SR整机柜服务器

机柜名称

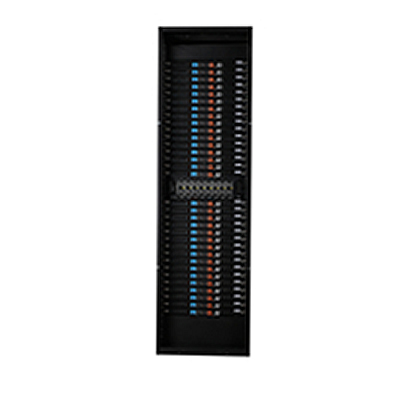

SR4200机柜

节点支持

支持搭载英特尔®至强®可扩展处理器的高密计算节点，高性能存储节点，高I/O扩展节点，冷存储节点，和供搭建硬件资源池的SAS Switch节点，JBOD节点，PCIe Switch节点，SR-AI节点（单台机柜可支持48个计算型节点或32个存储型节点）

机柜尺寸

外尺寸：深度1200mm，宽度600mm，高度2100mm

内尺寸：42SU，21英寸内宽

整机满载重量

1200KG

网络交换

标配3个1U交换机，可选择多种交换设备

供电

供电模块位于机柜中部，5+5冗余电源，集中式超低阻抗供电，每个电源模块2500W

标配2个63A/220V工业连接器（IP44），SR设备自带插头，电源支持220V交流/240V直流供电

散热

风扇墙位于机柜背部，统一集中散热，满配27个风扇，分为9组，2+1冗余设计

单个风扇尺寸140mm*38mm，风扇与风扇框支持免工具热插拔

前进风、后出风，支持多维温度感知和气流调配技术

管理

机柜中部集成RMC集中管理模块

支持电源、风扇、节点的状态监控、日志记录和故障报警，节点的资产管理

高性能存储节点SN5160M4

形态

1U1节点

CPU

E5-2600v3/v4系列CPU 2颗

内存

16DIMM DDR4内存插槽

网络

通过网络子卡支持，每节点支持1张网络子卡

3种子卡可选：双万兆光口、双万兆电口、双千兆电口

硬盘

最多支持：

a）12块3.5/2.5英寸SATA/SAS/SSD硬盘+4块前置 SSD硬盘（全部硬盘支持热插拔）

b）12块3.5/2.5英寸SATA/SAS/SSD硬盘+2块后置 SATA/SAS/SSD硬盘（内置12块硬盘支持热插拔）

磁盘控制器

支持外插SAS卡和1G或2G缓存的高性能raid卡通过SAS/raid子卡支持，每节点支持1张SAS/Raid子卡

支持直通、支持缓存

支持raid 0，1，10，5，50

管理

支持IPMI2.0独立管理网口管理

PCI-e

1个PCI-e 3.0x16插槽

1个网络子卡插槽

1个SAS/raid子卡插槽

接口

USB 2个、VGA 1个、独立管理网口1个

高密度计算节点SN5150M4

形态

1U2节点

CPU

E5-2600v3/v4系列CPU 2颗

内存

16DIMM DDR4内存插槽

网络

通过网络子卡支持，每节点支持1张网络子卡

3种子卡可选：双万兆光口、双万兆电口、双千兆电口

硬盘

最多支持2块2.5寸SATA/SAS/SSD硬盘

硬盘支持热插拔

磁盘控制器

支持外插SAS卡和1G或2G缓存的高性能raid卡通过SAS/raid子卡支持，每节点支持1张SAS/Raid子卡

支持直通、支持缓存

支持raid 0，1，10，5，50

管理

支持IPMI2.0独立管理网口管理

PCI-e

1个PCI-e 3.0x16插槽

1个网络子卡插槽

1个SAS/raid子卡插槽

接口

USB 2个、VGA 1个、独立管理网口1个
